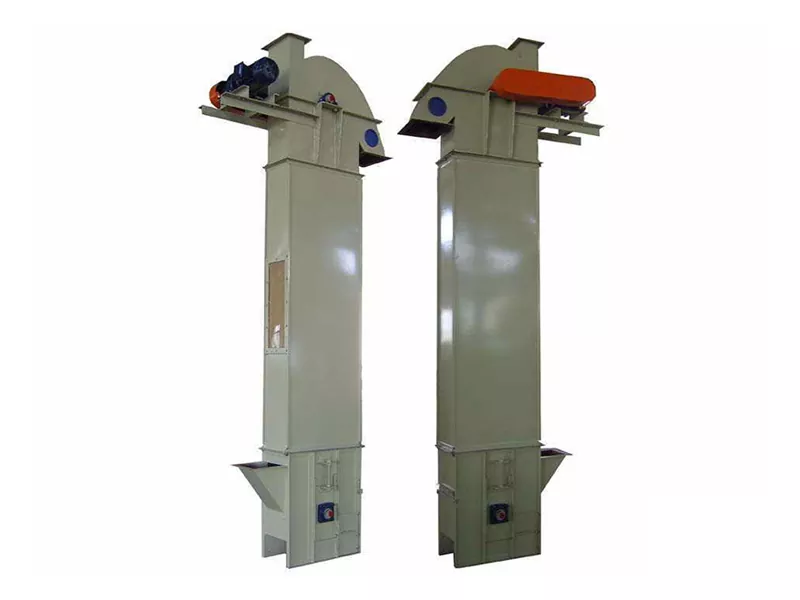

バケットエレベーター

Epicは、バケツエレベーターの生産に特化した長年の経験を持つ評判の良い中国のメーカーおよびサプライヤーです。私たちはあなたとの商業的な関係を確立したいと思っています。

お問い合わせを送信

製品説明

バケットエレベーター（1つ）Dタイプ、HLタイプバケットエレベーター

Dタイプバケットエレベーターコード、つまりベルトバケットエレベーター;製品仕様はバケット幅で表されます。チェーンリングチェーンバケットエレベーターと比較して、照合機関には、多くの仕様、大きなスループット、高いライフの高さ、安定した信頼性の高い操作、長寿命、その他の重要な利点があります。鉱石など、最高の持ち上げ高さ、材料温度は60°を超えません。

HLタイプのバケットエレベーターは、大きな研削カットパウダー、粒状、および穀物、石炭、セメント、砕いた鉱石などの小さなブロック材料の垂直輸送に適しています。40mの最高の高さを運ぶ、その特性は単純な構造、滑らかな操作、滑らかな操作、カットタイプの荷重、混合または重力分泌物、リムを使用してリムを使用してリムを使用してリムを使用します。ホッパーがブロックされていると同時に、可動部品を効果的に保護できると同時に、一定の張力を維持し、滑りやチェーンを避けないでください。材料温度は250を超えません。

製品パラメーター

モデル	D160	D250	D350	D450	HL250	HL300	HL400
材料温度（℃）	（普通のベルト）	（普通のベルト）	（耐性ベルト）	（耐性ベルト）	D型マシンよりも高い	D型マシンよりも高い	D型マシンよりも高い
sバケット運搬容量（m²h）	8	21.6	42	70	22	28	47
Qバケツ運搬容量（m> h）	3.1	11.8	25	48	12	16	30
材料の最大バルクサイズ（mm）	25	35	45	55	35	40	50
最小モーターパワー（KW）	2.2	3	5.5	7.5	4	5.5	5.5
最大モーターパワー（KW）	7.5	7.5	10	10	7.5	10	10
バケツの最小ライフマシン（mm）	4820	4480	4300	4540	4480	4660	4520
バケットリフティングマシンの最大高さ（mm）	30020	30080	30300	29500	30080	30160	30320
高さの違い（mm）	300	400	500	640	400	500	600
張力ドラムセンターの高さ（mm）	530	620	650	800	620	650	800
ドライビングセクションハウジングの高さ（mm）	453	503	550	650	503	600	654
45°フィードポートの高さ（mm）	1050	1250	1440	1630	1250	1300	1630
60°フィードポートの高さ（mm）	1310	1540	1770	2000	1540	2280	2670
45°排出ポートの深さ（mm）	800	900	1100	1200	900	1120	1200
水平排出ポートの深さ（mm）	855	960	1170	1800	960	1190	1280
サイドハウジングの寸法（mm）	456	586	710	858	568	638	758
エンドケーシングルーラー（mm）	906	1106	1236	1458	1106	1338	1458
運転位置の最大サイドサイズ（mm）	1060×293	1361×365	1521×423	1682×486	1361×365	1512×401	1632×461
運転部の端面の最大サイズ（mm）	906×800	1281×936	1358×1122	1470×1303	1281×936	1362×1172	1470×1294

バケットエレベーター（2）Dタイプ、THシリーズバケットエレベーター

ホッパーは下のストレージから素材をすくい、コンベアベルトまたはチェーンが上部に存在すると、ジャッキホイールをバイパスした後に下向きに変わり、バケツエレベーターは材料を受信スロットにきっくりつけます。ドライブスプロケットの下には、バケツエレベーターのほこりを防ぐために、バケットエレベーターにはハウジングが装備されています。

機器の特性

1、THタイプは、混合または重力排出を使用した一種のリングチェーンバケットエレベーターであり、掘削型充電：

2、高品質の合金スチールリングチェーンを備えたトラクション部品、中央のハウジングは、機械重量ボックス定数自動張力の単一の二重チャネル2フォームに分割され、スプロケットはリム結合構造を変更できます。

3、長いサービス寿命、リムを簡単に交換できます。

4、重力の自動張力装置の下部は、クランプの現象によって引き起こされる偶発的要因に遭遇したと同時に、一定の張力を維持し、滑りやチェーンオフを避けることができます。

製品パラメーター

モデル		TH315		TH400		Th500		TH630		TH800		TH1000
バケットタイプ（m³/h）		Zh	sh	Zh	sh	Zh	sh	Zh	sh	Zh	sh	Zh	sh
スループット（mm）		35	60	60	94	75	118	114	185	146	235	235	365
	バケット幅（mm）	315		400		500		630		800		1000
ホッパー	ドーソンドーソン（L）	3.75	6	5.9	9.5	9.3	15	14.6	23.6	23.3	37.5	37.6	58
	バケツ距離（mm）	512				688				920
	ラメーター×ピッチ	18×64				22×86				26×92
チェーンバケット	リング番号	7				7				7
	ストリップの数	2				2				2
	単一のルート障害負荷（kn）	> 320				> 480				> 570
スプロケットピッチ直径（mm）		630		710		600		900		1000		1250
ホッパーランニング速度（m/s）		1.1				1.5				1.6
スピンドル革命（r/min）		42.5		37.6		35.8		31.8		30.5		24.4
